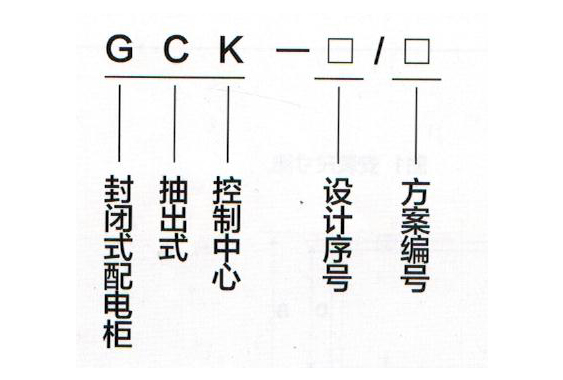

型號含義
產品概述

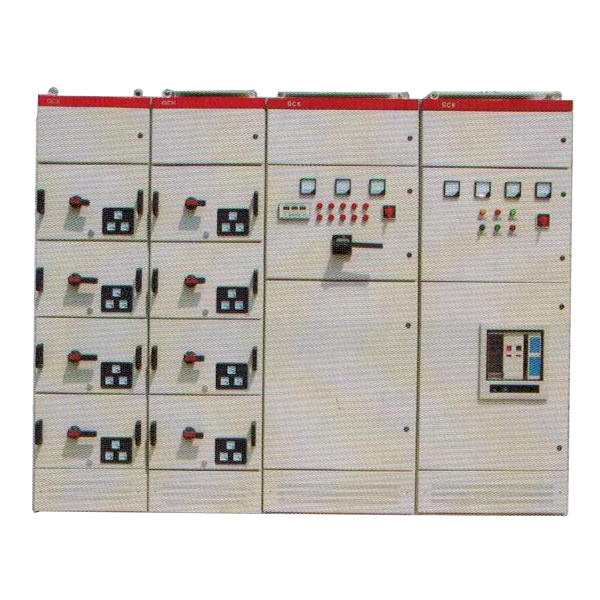

GCK低壓抽出式開關柜適用于發電廠、變電站、工礦企業和高層建筑等場所,作為交流380V、頻率50HZ電力系統的配電和電動機控制之用。
使用環境
①周圍空氣溫度:上限+40C, 下限-10C。
②海拔:≤2000m (若超過海拔2000m訂貨時應說明)。
③周圍相對溫度:日平均值≤95%,月平均值≤90%。
④周圍空氣:沒有明顯的塵埃、煙、腐蝕性或可燃性氣體、水蒸氣或鹽的污染。
⑤無經常性劇烈震動或常年腐蝕場所。
結構特點
GCK框架采用壓筋KB型材(模數E=25mm)組裝而成,框架全部構件都經過鍍鋅處理,零部件的組裝全部用自攻鎖緊螺釘或高強度六角螺釘緊固,各個零部件的通用性、互換性。再按需要加上門、擋板、隔板、抽屜、安裝梁等零件,組裝成品后有美觀、牢固、質量好等優點。柜體分成母線室、功能單元室、電纜室三個相互隔離區間,可防止事故擴散和便于帶電維修。

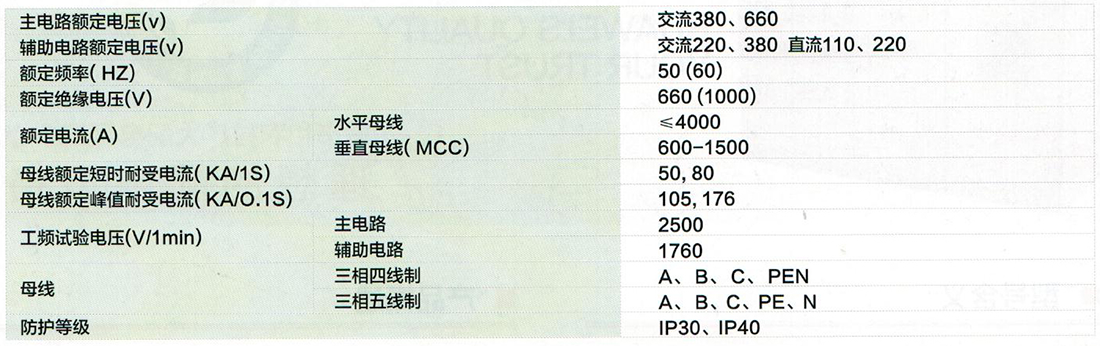

主要技術參數
功能單元(抽屜單元)
①抽屜單元高度模數為200mm,分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流630A從下。
②每臺MCC柜zui多能安裝9個- -單元抽屜或18個1/2單元的抽屜。
③隔室的門板由主開關的操作機構與抽屜進行機械連鎖,主開關在合閘位置時,抽屜不能抽出。
④主開關的操作機構可用一把掛鎖鎖定在合閘或分閘位置,可安全地進行電器設備的維修。
⑤功能單元背面具有主電路進出線插頭、輔助電路二次插頭及接地插頭。
⑥;抽屜單元采用旋轉式推進機構,具有三位置功能,操作簡單可靠。
⑦抽屜隔室中采用新型一次進線罩,抽屜抽出后使之格式內不會觸及垂直母線。
電纜室
抽電纜室位于柜后獨立隔室中。電纜室中有專用的一、二次接線端子及相應的電纜固定件。根據柜體進出線方式,在底板或頂蓋板上沖有敲落孔或出線法蘭板。
