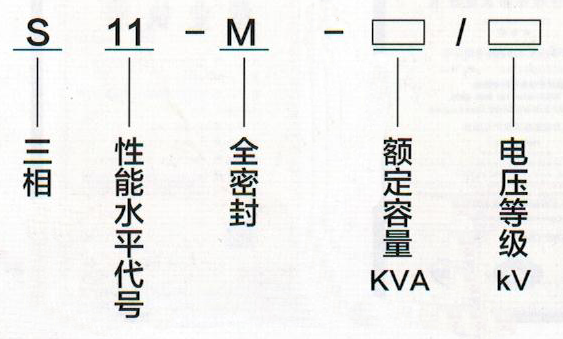

型號含義
產品概述
本公司研發生產的S11-M系列全密封油浸式電力變壓器具有低損耗、低噪音、高效率的優點,可取得良好的節能并減少污染。
全密封式變壓器與普通油浸式變壓器相比,取消了儲油柜,油體積的變化有波紋油箱的波紋片的彈性來自動調節補償,變壓器與空氣隔絕,防止和減緩油的劣化和絕緣老化,增強運行可靠性,正常運行免維護。
產品特點
1.變壓器鐵心采用進口優質冷軋硅鋼片疊積而成,大大降低空載損耗和空載電流,并對鐵心進行綁扎,保證鐵心的緊實度,降低噪音。
2.高低壓繞組用無氧銅繞制,低壓繞組500kVA及以下采用雙層圓筒式結構,630kVA及以上采用雙螺旋或四螺旋結構,高壓繞組采用多層圓筒式結構。
3.變壓器聯結組采用Dyn11,減少諧波對電網的影響,改善供電質量。
4.變壓器為全密封結構,延長使用壽命,免吊心,免維修。
5.實測噪音值低于標準。
本系列變壓器經正常運輸后,不需作吊心檢查,即可安裝有關的零部件,進行驗收項目試驗,合格后即可投入運行。
使用條件
1.zui高環境溫度: +40C
2.zui低環境溫度: -25°C
3.海拔高度:<1000m
4.zui高月平均相對濕度: 90% ( 20C )
5.安裝地點:安裝在沒有火災、爆炸危險、嚴重污穢、
化學腐蝕及劇烈振動的場所,戶內或戶外。
執行標準
GB 1094.1電力變壓器
GB/T 1 5164油浸式電力變壓器負載導則
GB/T 6451三相油浸式電力變壓器技術參數和要求
GB 2536變壓器油
JB/T 3837變壓器類產品型號編制方法
JB/T 501電力變壓器試驗導則
GB 1094.3電力變壓器絕緣水平和絕緣試驗外絕緣的空氣間隙
DL/T 572變壓器運行規程
上述標準以新發布的為準;設備的其它要求應以相應的新的專業標準為準。

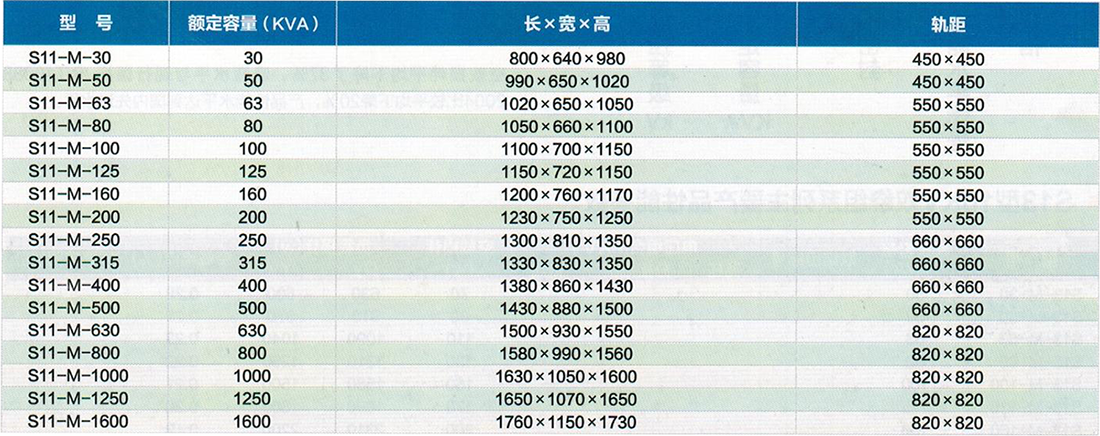

S11型10KV雙繞組系列主要產品性能參數:
注:表中斜線上方的負載損耗值適用于Dyn11或Yzn11聯結組,斜線下方的負載損耗適用于Yyn0。
S11型10KV雙繞組系列主要產品性能參數:
注:本20KV變壓器可根據客戶要求,高壓測可生產雙電壓接線。即可將變壓器輸入端根據網測20KV與10KV兩種電壓的不同而利用轉換開關切換。

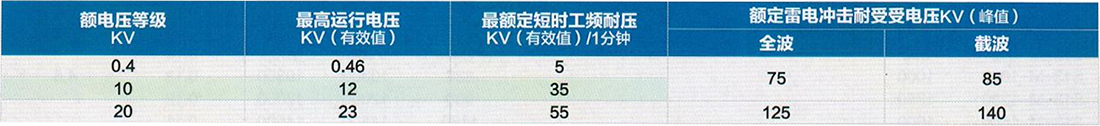

絕緣水平
