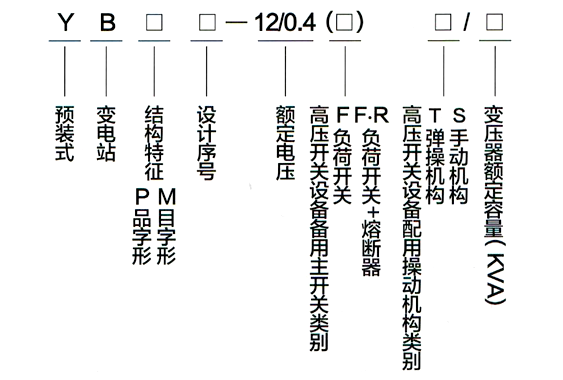

型號含義
產品概述
YBW、YBM( ZBW)系列預裝式變電站,是將高壓電器設備、變壓器、低壓;電器設備等組合成緊湊型成套配電裝置,用于城市高層建筑,城鄉建筑、豪華別墅、廣場公園、居民小區、高新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所,作配電系統中接受和分配電能之用。
YBW、YBM( ZBW)系列預裝式變電站,具有性能強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點,與常規土建筑式變電站相比,同容量的箱式變電站占地面積通常僅為常規變電站的1/10~1/5,大大減少了設計工作量及施工量,減少了建設費用,在配電系統中,可用于環網配電系統,也可用于雙電源或放射終端配電系統,是目前城鄉變電站建設和改造的新型成套設備。
本產品符合GB/T17467《高壓/低壓預裝式變電站》的標準和SD320《箱式變電站技術條件》。
正常使用環境條件
1、海拔高度: 1000m及以下:
2、環境溫度: -25C~+400C,24h周期內平均溫度不超過+35C;
3、風速:不超過35m/s;
4、空氣相對濕度:不大于0.4m/S2,垂直加速度不大于0.2m/S;
5、地震水平加速度:不超過90%(+25C);
6、使用地點,不應有導電塵埃及對金屬、絕緣物有害的腐蝕性、易燃、易爆的危險物品;
7、安裝地點無劇烈震動,垂直斜度不大于3度。
注:特殊使用條件,訂貨時與我公司協商解決。
技術參數
結構特點
本產品由高壓配電裝置、變壓器及低壓配電裝置聯接而成,分成三個功能隔室,即高壓室、變壓器室和低壓室,高、低壓室功能齊全。高壓側一次供電系統,可布置成環網供電、終端供電、雙電源供電等多種供電方式,還可裝設高壓計量元件,滿足高壓計量的要求。變壓器室可選樣S9、S11以及其他低損耗油侵式變壓器和干式變壓器;變壓器室設有自動強迫風冷系統及照明系統,低壓室根據用戶所需供電方案,有動力配電、照明配電、無功功率補償、電能計量和電量測量等多種功能,滿足用戶的不同要求,并方便用戶的供電管理和提高供電質量。
高、低壓室布置合理緊湊,操作、維修方便,高壓開關設備具有防誤操作聯鎖功能。變壓器根據用戶要求,可從軌道上方便地進出于變壓器室大門,且變壓器根據用戶要求,可從軌道上裝有迷宮式通風裝置。各室均沒有自動照明裝置,另外高、低壓開關設備所選元件住能可靠、操作簡單、維修方便。變電站的項蓋為雙層隔熱結構,減少陽光輻射作用,四周檐下有通風孔,與各功能室內形成對流作用,以便通風散熱。底座為型鋼結構,有足夠的強度和鋼性。
采用自然通風和強迫通風兩種方式,使通風冷卻性能良好。變壓器室有溫控儀,能自動控制變壓器溫度,保證變壓器滿負荷運行。
根據不同的使用環境和使用條件,可選用不同的結構形式和材料,滿足不同的使用要求和保證變電站的正常運行。變電站外殼可用非金屬建筑材料、普通鋼板、不銹鋼鋼板、鋁合金板、彩鋼復合板等材料制作,經部分或全部表面的處理后,具備長期戶外使用的條件,確保防腐、防水、防塵性能,使用壽命長,外形美觀。
其結構基本形式大致可分為:
非金屬建筑材料或其它材料的景式箱變;用普通鋼板的一般型箱變; 用不銹鋼或鋁合金板的高防腐型箱變;用彩鋼復合板保溫隔熱型箱變;其它結構形
式箱變;進出線方式般為電纜進出線, 如有特殊要求,可用其它進出線方式。
