35kV級電力變壓器

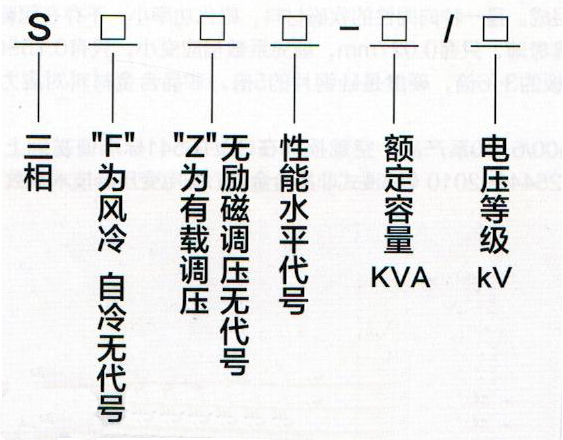

型號含義

執行標準

GB 1094.1-2《電力變壓器總則》《油浸式變壓器的溫升》

GB 1094.3《絕緣水平、絕緣試驗和外絕緣空氣間隙》

GB 1094.5《電力變壓器承受短路的能力》

GB/T 6451《油浸式電力變壓器技術參數和要求》

GB/T 151 64《油浸式電力變壓器負載導則》迅用

GB 2536《變壓器油》

上述標準以新發布的為準;設備的其它要求應以相應的新的專業標準為準。

產品概述

該系列產品在設計上比較先進，在材料、結構和工藝上進行了大幅度的改進和提高。高低壓夾件采用鋼拉帶或上梁及側梁拉緊，形成堅固的框架結構，增強鐵芯夾緊力和耐受運輸沖擊能力?？苟搪纺芰?qiáng)，外觀造型美觀，運行可靠，損耗低，噪音小，達到國外同類產品先進水平。本公司生產的SZ11-8000/35變壓器樣機一次性通過變壓器檢測中心進行的突發短路試驗，高低壓線圈設縱向油道有利于散熱，可大幅度降低銅油溫差及線圈內部的zui熱點溫升。

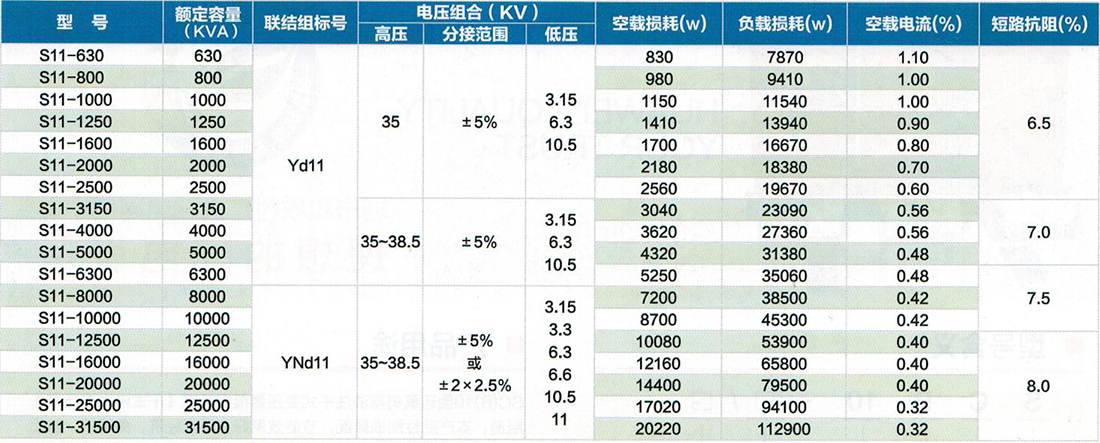

800KVA~31 500KVA三相雙繞組無勵磁調壓電力變壓器:

注1:額定容量為6300KV A及以下的變壓器，可提供高壓分接范圍為土2 x 2.5%的產品。

注2:低于低壓電壓為10.5KV和11KV的變壓器，可提供聯結組標號為Dyn11的產品。

注3:額定容量為31 50KVA及以上的變壓器-5 %分接位置為zui大電流分接。

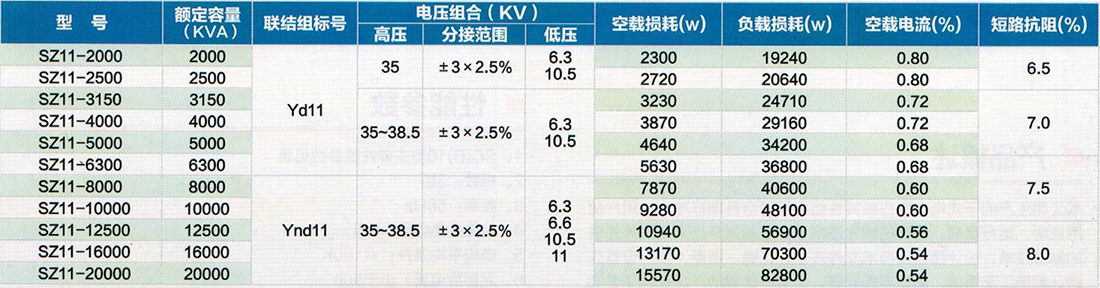

2000KVA~20000KVA三相雙繞組有載調壓電力變壓器:

注1:對于低壓電壓為10.5KV和11KV的變壓器，可提供聯結組標號為Dyn11的產品。

注2:zui大電流分接為-7.5%分接位置。

在分接級數和級電壓不變的情況下，允許增加負分接級數，減少正分接級數，或增加正分接級數，減少負分接級數，

如(35坪) x2.5%; (35+1) x2.5%等。
