保定SF6環網開關設備結構與原理介紹

時間：2020-09-25 09:09:47     作者：河北華威電力設備廠家     來源：diyiwulian.cn     瀏覽次數：279次

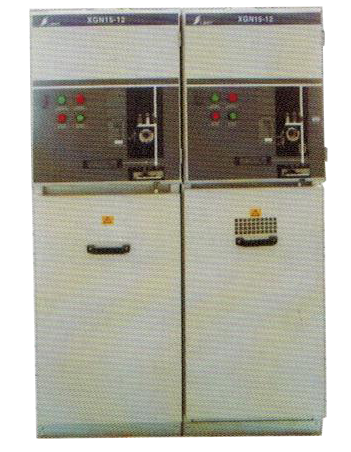

環網型配電系統是指高壓開關柜采用雙進線模式，兩端各安裝一臺進線柜，形成閉合型供電系統，以保障供電的穩定性。SF6高壓環網柜就是以SF6負荷開關作為主開關的高壓環網柜。

一、SF6環網開關設備結構

SF6環網開關設備分為控制室、母線室、電纜室三大部分。

1、控制室，主要安裝有操作機構和二次線回路控制開關，是SF6負荷開關柜的控制中心，通過控制室可以控制開關分合、接地刀分合以及二次回路通斷。

2、母線室相對簡單，安裝SF6負荷開關，母排通過母線室與各個高壓開關柜連接在一起。

3、電纜室是空間至大的隔室，主要是接外線電纜，也有充足空間可安裝接地開關、避雷器、加熱板、照明燈、電流互感器等。

二、SF6環網開關設備原理

整個高壓供電系統的環形供電是采用雙進線實現的，當一個回路出現故障時，還有另一個回路可提供電源。

SF6高壓環網柜性能主要是由SF6負荷開關決定的，SF6氣體具有很好的絕緣滅弧性能，將開關安裝在全封閉的SF6氣體中可以提高開關的穩定性和壽命，因此SF6高壓環網柜使用壽命長達20年。
